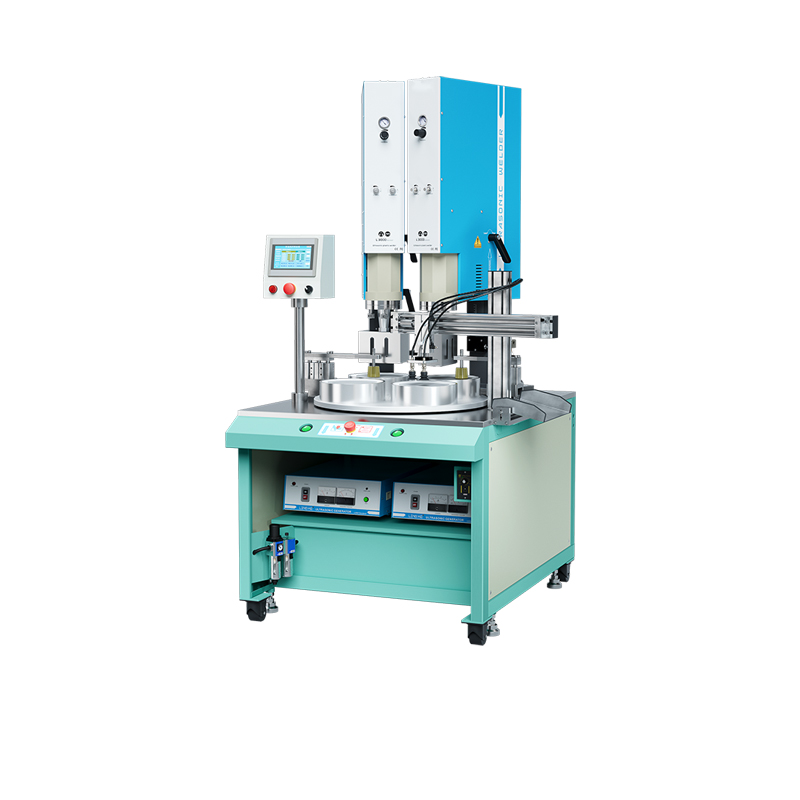

L3000 Standard 超聲波智能自動轉盤多頭機
• 頻率/功率:15kHz - 2600/3200W
• 底模工件有感應光電開關,便于轉盤調試,提高計數的準確性
• 機械手采用步進電機控制,實現高精度定位
• 模組設計原點磁性開關,可移動磁性開關,最大程度的減少縱向機械手的動作行程,降本增效
• 機械手底座可360°旋轉
• 80DF分割器,轉盤由中600×20mm厚鋁板加工避免變形
• 底部加裝四點平衡托盤裝置,與轉盤接觸高度可調,水平精度高
• U型槽設計,可按要求更換方(圓)立柱機身, 機身可前后調節,適用于各種大小工件的焊接
機型 Model |
L3000 Standard 自動轉盤機 |
||||
轉盤工位 Turntable station |
4工位 / 6工位 / 8工位 / 10工位 / 12工位 | ||||
頻率 Frequency |
20kHz |
15kHz | |||
功率 Frequency |
2000W |
2600W |
2600W |
3200W |
|
輸入電壓 Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
|
氣缸規格 Cylinder size |
63 X 75 |
63 X 75 | 63 X 75 | 80 X 75 | |
輸出時間 Oscillation time |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
|
輸入氣壓 Air pressure |
≥1,≤7bar |
≥1,≤7bar |
≥1,≤7bar |
≥1,≤7bar |
|
轉盤直徑 Rotary table diameter |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
|
操作開關 Operation switch |
雙手啟動,前部有緊急制動,也可附加外部開關 |
||||
外形尺寸 Size(mm) |
壓機 Press |
1070 X 646 X 1812 |
1070 X 646 X 1812 | 1070 X 646 X 1812 | 1070 X 646 X 1812 |
電箱 Gennerator |
415 X 256 X 116 |
415 X 256 X 116 |
415 X 256 X 116 |
425 X 325 X 118 |
|
凈重 Weight
|
機械臂寬 Mechanical arm wide |
916mm |
916mm | 916mm | 916mm |
壓機 Press |
195kg |
195kg | 195kg | 195kg | |
電箱 Gennerator |
7.5kg | 7.5kg | 7.5kg | 10kg |
